LOVATO GX2052U – Commutatore a camme serie GX

21,00 (IVA esc.)

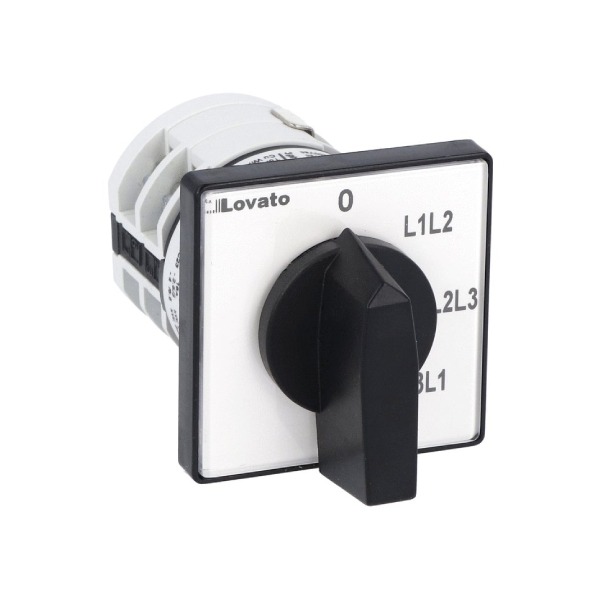

Immagine indicativa

1 in stock

Description

Commutatore a camme serie GX, commutatore 2 poli da 20A in esecuzione per montaggio frontale con maniglia nera

DENOMINAZIONE DEL PRODOTTO Commutatori e deviatori
CARATTERISTICHE GENERALI
Schema 52 – Commutatore 2 poli
Numero di elementi 2
Esecuzione U – Esecuzione per montaggio frontale con maniglia nera
CARATTERISTICHE DEI CONTATTI
Tensione nominale di isolamento IEC/EN

UL/CSA

V 690

V 600

Tensione nominale di tenuta ad impulso (Uimp) Kv 6
Corrente convenzionale termica in aria libera Ith IEC/EN   A             20

UL/CSA  A             15

Tensione di funzionamento nominale V 440
Tensione nominale di tenuta a impulso kV 4
Max. calibro fusibili per protezione da corto circuito In (gG) 10kA      A             20

15kA      A             20

25kA      A             20

Corrente nominale di breve durata Icw 1s            A             250
Conducibilità 10/5 mA/V
Corrente di impiego Ie IEC/EN

AC1/AC21A

A 20
AC15 110V      A             10

220/230V             A             8

380/400V             A             6

660/690V             A             1.5

Potenza nominale di impiego in AC
Trifase AC-3 220/230V             kW          3.7

380/440V             kW          7.5

500/690V             kW          7.5

Monofase AC-3 110V      kW          0.75

220/230V             kW          1.8

380/440V             kW          3

Trifase AC23A 220/230V             kW          4

380/440V             kW          7.5

500/690V             kW          7.5

Monofase AC23A 110V      kW          0.75

220/230V             kW          2.2

380/440V             kW          3.5

Corrente nominale di impiego in DC

DC21A

48V        A             20

60V        A             20

110V      A             4

220V      A             0.6

440V      A             0.25

DC23A (poli in serie) 24V        A             20 (1)

48V        A             20 (2)

60V        A             20(3)

110V      A             10 (3)



220V      A             8 (4)

DC13 24V        A             20

48V        A             16

60V        A             12

110V      A             1

220V      A             0.4

440V      A             0.15

Potenza dissipata W 0.6
CARATTERISTICHE MECCANICHE
Attacchi vite M3
Coppia di serraggio terminali max Nm         0.8
Sezione dei conduttori
AWG – Cavo rigido min         AWG      20

max        AWG      12

AWG – Cavo flessibile min         mm²       20

max        mm²       12

Sezione dei conduttori (IEC) – Cavo rigido min         mm²       0.5

max        mm²       2.5

Sezione dei conduttori (IEC) – Cavo flessibile min         mm²       0.5

max        mm²       2.5

Durata meccanica Cicli   1X10⁶
DATI TECNICI UL
Interruttori per motori a comando diretto Per motore trifase

120V      HP          1.5

240V      HP          3

480V      HP          5

600V      HP          5

Per motore monofase

120V      HP          0.75

240V      HP          1.5

CONDIZIONI AMBIENTALI
Temperatura Temperatura di impiego

min         °C           -25

max        °C           +55

Temperatura di stoccaggio min         °C           -40

max        °C           +70

Tolleranze e protezioni
Grado di protezione IP frontale IP65
Grado di protezione Terminali IP20
Classificazione ETIM
ETIM 8.0 EC001105 – interruttore

Additional information

Weight 0,300 kg
Dimensions 79 × 48 × 48 mm
Corrente nominale

N° poli
