Descrizione

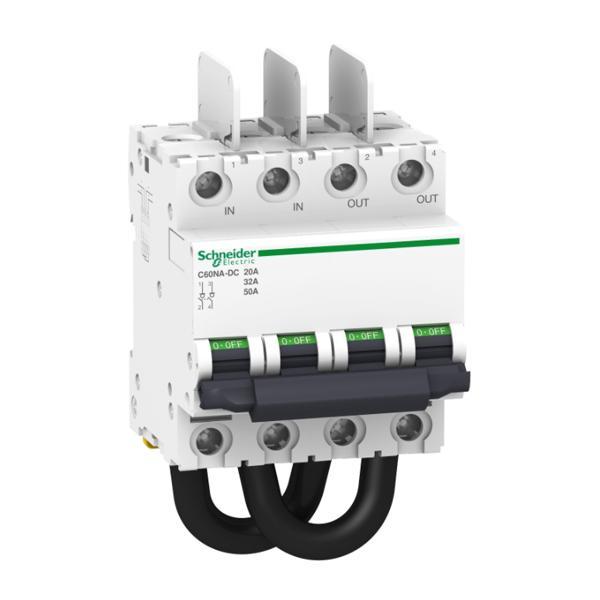

Sezionatore per fotovoltaico C60NA-DC, 2 poli, 20A 800Vdc

Principale

Cambia applicazione:

• Array fotovoltaico PV
• Protezione dell’inverter fotovoltaico

Gamma: Acti 9

Gamma di prodotti: C60

Prodotto o tipo di componente: Sezionatore di interruttori

Nome del prodotto: C60

Nome breve dispositivo: C60NA-DC

Descrizione dei poli: 2P

Categoria di utilizzazione: DC-21B

Idoneità all’isolamento: Sì EN / IEC 60947-3

Complementare

[E] la corrente nominale operativa:

• 20 A DC-21B 1000 V DC
• 50 A DC-21B 700 V DC
• 32 A DC-21B 800 V DC

Caduta di tensione:

• 100 mV 5,02 mOhm 2 W 20 A
• 151 mV 5,02 mOhm 4,53 W 30 A
• 201 mV 5,02 mOhm 8,04 W 40 A
• 251 mV 5,02 mOhm 12,55 W 60 A

Tensione di isolamento nominale [Ui]: 1000 V DC

[Uimp] la tensione di resistenza dell’impulso nominale: 6 kV

Tipo di controllo: Toggle

Segnalazione locale: Indicazione ON / OFF

Modalità di montaggio: Clip-on

Supporto di montaggio: Guida DIN

Piazzole da 9 mm: 8

Dimensioni (HxLxP)[mm]: 132,7x72x77,4

Peso del prodotto: 0,545 kg

Colore: bianco

Durata meccanica: 20000 cicli

Durata elettrica: 1500 cicli

Connessioni – terminali:

• Morsetto tunnel 1 … 35 mm² rigido
• Terminale a tunnel sopra 1 … 25 mm² flessibile
• Cavo pre-cablato

Lunghezza di spelatura del filo: 14 mm

Coppia di serraggio: 3,5 Nm

Codice di compatibilità: C60NA-DC

Ambiente

Norme: EN / IEC 60947-3

Grado di inquinamento: 2

Temperatura dell’aria ambiente per il funzionamento: -25 … 70 ° C

Temperatura dell’aria ambiente per lo stoccaggio: -40 … 85 ° C

Offerta Sostenibilità

Stato dell’offerta sostenibile: Prodotto Green Premium

RoHS (codice data: YYWW): Conforme – dal 0844 – Schneider Electric dichiarazione di conformità

REACh: Riferimento che non contiene SVHC al di sopra della soglia

Profilo ambientale del prodotto: Prodotto ambientale disponibile

Istruzioni di fine vita del prodotto: Non necessita di operazioni specifiche di riciclaggio

Garanzia contrattuale: Periodo di garanzi 18 mesi
